1         概述

MC-1型智能水泵控制器（以下簡稱“裝置”）嵌入于水泵控制柜，可實現3臺水泵多種主、備用啟動運行控制。裝置采用Ｙ／△啟動水泵控制，具備手動運行與多種自動運行模式，可滿足工農業生產及各類建筑的給排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制要求。裝置控制理念先進，功能完善，使用簡單方便，性能穩定、安全可靠；大大簡化機電邏輯設計，有效降低用戶成本。

2         技術參數

2.1  裝置尺寸

155mm（長）×110mm（寬）×64mm（高）

2.2  安裝方式

DIN-35mm 標準導軌式；或采用144mm×100mm，柜體隔板上φ4×4螺絲固定。

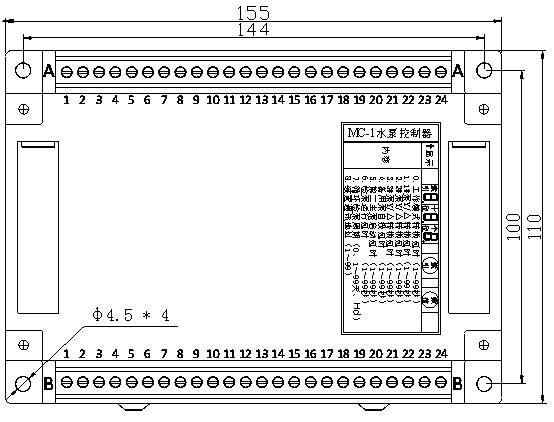

圖  SEQ 圖 \* ARABIC 1

2.3  面板操作說明

打開裝置面板標貼右側的顯示蓋板，可見一個三位數碼管及兩個按鍵，用于設置表1所示參數值。三位數碼管左邊第一位為設置參數索引值，第二、三位為設置參數數值。裝置啟動后數碼管顯示“0.10”，指運行模式轉換延時T0為10秒。

“索引”按鍵用于循環加1更改設置參數索引值，并保存上一設置參數設置值；“數值”按鍵用于循環加1更改設置參數數值。按住按鍵不放1秒后數據快速循環累加。

用戶停止按動按鍵1分鐘后，裝置關閉數碼管顯示。用戶按動任意按鍵，數碼管便可顯示設置參數。

表  SEQ 表 \* ARABIC 1

2.4  端子說明

裝置共計48位端子，上、下方端子分為A、B列端子，各24位，端子定義見表2：

表  SEQ 表 \* ARABIC 2

3         功能原理

3.1  啟動方式

裝置采用Ｙ／△降壓啟動方式啟動1#、2#、3#水泵。1KM~3KM為1#水泵啟動運行繼電器；4KM~6KM為2#水泵啟動運行繼電器；7KM~9KM為3#水泵啟動運行繼電器。以裝置啟動運行1#水泵為例：裝置首先吸合1KM、3KM以實現1#水泵Ｙ型啟動。等待“1#泵Ｙ／△轉換延時”T1后，裝置釋放3KM。裝置檢測到3KM釋放后，吸合2KM，實現△型運行。

3.2  運行模式

用戶可通過改變運行模式選擇開入量M1～M5（裝置端子B7～B11）的狀態來設定不同的水泵運行方式。對應關系如表3：

表  SEQ 表 \* ARABIC 3

裝置檢測到運行模式選擇開入量M1～M5狀態出現變化時，立即分斷1KM～9KM，停止1#、2#、3#泵。若在“運行模式轉換延時”T0內運行模式?jīng)]有再變化，裝置按表1選擇相應運行模式。

運行模式分手動模式與自動模式， 二者邏輯上是互鎖關系。即當進入自動模式時，手動模式失去作用；進入手動模式后，自動模式失去作用。

3.2.1           手動模式：

當開入量M1-M5均斷開時，裝置停止1#、2#、3#泵，若“運行模式轉換延時”T0內運行模式?jīng)]有再變化，裝置便處于手動模式控制狀態。

在手動模式控制狀態下，用戶可通過按動相應泵的啟動、停止點動按鈕（裝置端子B1-B6），來手動運行/停止1#、2#、3#泵，但最多只能同時運行任意2臺泵。裝置不自動啟停各泵，且不進行自動巡檢（詳見“自動巡檢”功能介紹）。

3.2.2           自動模式：

自動模式分“一主一備”、“二主一備”兩類?！耙恢饕粋洹庇小?span>1#主2#備”、“2#主1#備”兩種模式；“二主一備”有“1#、2#主3#備”、“1#、3#主2#備”、“2#、3#主1#備”三種模式。任一種自動模式都是相對獨立的。

若運行模式選擇為“1#主2#備”，則指1#泵為主泵，2#泵為備用泵，無第二主泵；若運行模式選擇為“1#、2#主3#備”，則指1#泵為主泵，2#泵為第二主泵，3#泵為備用泵。其它模式類同。

當開入量M1-M5任一個閉合后，裝置停止1#、2#、3#泵，若在“運行模式轉換延時”T0內運行模式?jīng)]有再變化，裝置便按表1選擇處于相應自動模式控制狀態。

在自動模式控制狀態下，若裝置檢測到自動運行信號開入量（即消防信號，裝置端子B21）斷開，將不啟動各水泵，裝置自動巡檢時除外；若裝置檢測到自動運行信號開入量在2秒延時（抗抖動）內始終閉合，將立即啟動主泵，并且（僅“二主一備”類）在 “第二主泵啟動延時”T5延時后，起動第二主泵。

3.3  故障自投

在自動模式控制狀態下，主泵運行正常時，裝置不啟動備用泵。當裝置檢測任意一個主泵出現故障，將立即停止故障主泵，并啟動“備用泵自投延時”T4，同時進行故障報警（詳見“故障報警”）。若在T4延時完成后該主泵仍故障，而且備用泵未處于故障狀態，裝置便啟動運行備用泵。

3.4  故障報警

在啟動各泵以及各泵運行過程中，裝置若檢測到KM1~KM9任意一個接觸器未正常工作（KM1~KM3對應1#泵；KM4~KM6對應2#泵；KM7~KM9對應3#泵），均吸合故障報警繼電器（裝置端子A5-A6，無源常開觸點），實現故障報警。為進行抗抖動處理，“接觸器未正常工作”指持續出現以下現象超過1秒鐘：裝置吸合任意一個接觸器后，檢測到該接觸器狀態信號處于分位；或裝置釋放任意一個接觸器后，檢測到該接觸器狀態信號處于合位。

當出現水泵故障報警后，用戶應及時解決故障。水泵故障解決后，用戶需通過重啟裝置，或通過轉換水泵運行方式，由自動模式轉換成手動模式，實現故障報警信號復歸。故障報警信號復歸后，故障若仍未消除，裝置仍會進行故障報警。

3.5  自動巡檢

裝置具備自動巡檢功能，并可手動測試巡檢功能。

“自動巡檢周期”T7可設置為 “0”、“1～99”天、“Hd”。

若T7設置為“0”，裝置退出自動巡檢功能。

若T7設置為“1～99”天，在自動模式控制狀態下，若在每T7巡檢周期內無自動運行信號，裝置便先啟動運行并且延時T6（“檢泵運行延時”）停止1#泵，然后啟動運行并且延時T6停止2#泵，再啟動運行并且延時T6停止3#泵，實現一次自動巡檢。

若T7設置為“Hd”，即為30秒巡檢周期，用于手動測試巡檢功能。

裝置進行自動巡檢時，若自動運行信號閉合，控制器立即停止巡檢；若自動運行信號在2秒延時內始終閉合，裝置便進入自動運行狀態，啟動相應水泵。

4         端子接線示意圖
